Loạt | Người mẫu | Phiên bản phần mềm |
|---|---|---|
S5720-LI | S5720-28P-PWR-LI-AC | Phiên bản V200R011C00 đến V200R023C00 GHI CHÚ: V200R021C01 không được hỗ trợ. |
Ngoại hình và cấu trúc

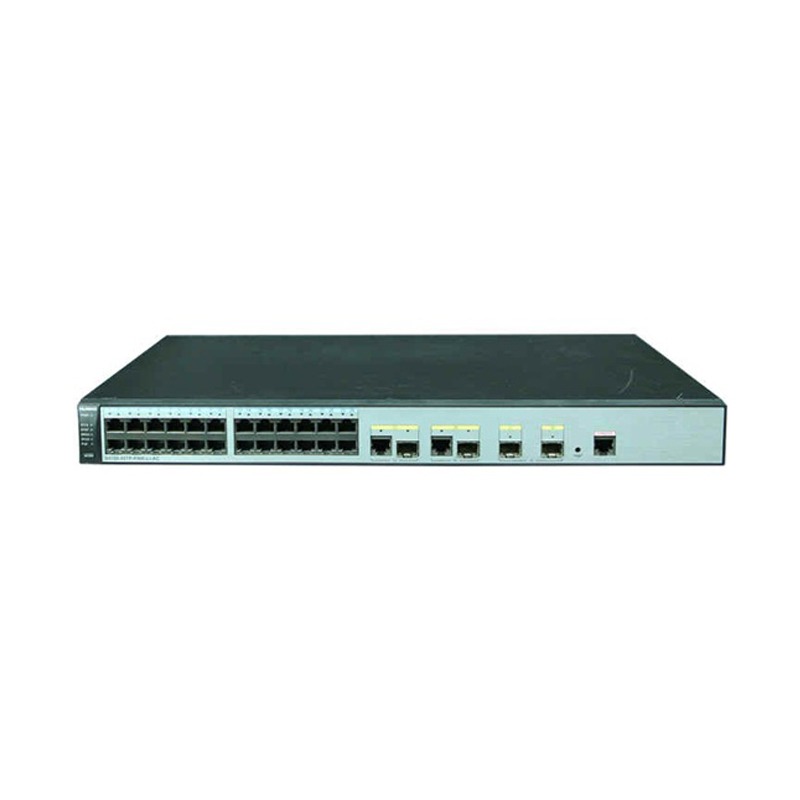

Hình 4-96 S5720-28P-PWR-LI-AC xuất hiện
Mô tả cổng
Cổng 10/100/1000BASE-T
Cổng điện Ethernet 10/100/1000BASE-T gửi và nhận dữ liệu dịch vụ ở tốc độ 10/100/1000 Mbit/giây và phải sử dụng cáp Ethernet . Bảng 4-250 mô tả các thuộc tính của cổng điện Ethernet 10/100/1000BASE-T.
Cổng 1000BASE-X
Khi cổng 1000BASE-X sử dụng mô-đun quang GE, nó chỉ có thể truyền và nhận dữ liệu ở tốc độ 1000 Mbit/giây và không hỗ trợ tốc độ truyền 100 Mbit/giây. Khi cổng 1000BASE-X sử dụng mô-đun đồng GE, nó có thể truyền và nhận dữ liệu ở tốc độ 10 Mbit/giây, 100 Mbit/giây hoặc 1000 Mbit/giây. Bảng 4-251 mô tả các thuộc tính của cổng quang Ethernet 1000BASE-X.
Cổng 10GE SFP+
Cổng quang Ethernet SFP+ 10GE hỗ trợ tự động cảm biến lên đến 1000 Mbit/giây. Cổng này gửi và nhận dữ liệu dịch vụ ở tốc độ 1000 Mbit/giây hoặc 10 Gbit/giây. Bảng 4-252 mô tả các thuộc tính của cổng quang Ethernet SFP+ 10GE.
Cổng điều khiển
Cổng console được kết nối với console để cấu hình tại chỗ. Cổng phải sử dụng cáp console . Cổng console được sử dụng khi bật nguồn switch lần đầu tiên. Để biết chi tiết về các thuộc tính của cổng console, xem Bảng 4-253 .
Cổng USB
Cổng USB có thể kết nối ổ đĩa flash USB để nâng cấp bộ chuyển mạch, hoặc truyền tệp cấu hình hoặc các tệp khác. Cổng USB chỉ có thể kết nối với ổ đĩa flash USB tương thích với chuẩn USB 2.0.
